高压开关柜故障检测及原因解析

发布日期:2018-11-22 作者: 点击:

电力运行系统中,每一个设备都关系着供电能否正常运行,因此每一个设备的正常运行都至关重要,今天主要讨论高压开关柜的故障表现及其原因。

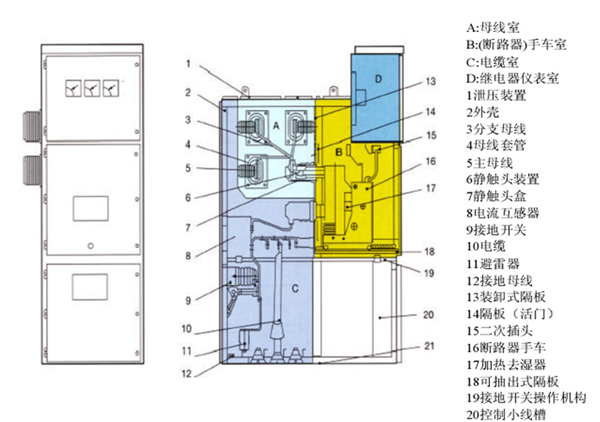

高压开关柜具有架空进出线、电缆进出线、母线联络等功能。应满足GB3906-1991"3-35 kV交流金属封闭开关设备"标准的有关要求,是电力系统中非常重要的电气设备。它的主要组成部分如下:

1.柜体:由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

2.断路器

高压开关柜的故障表现及其原因主要包括以下几类:

1.跳闸故障:这种故障原因是保护动作。高压柜上装有过流、速断、瓦斯和温度等保护。当线路或变压器出现故障时,保护继电器动作使开关跳闸。

2.电机故障:如果电机绕组烧毁,将有异味、冒烟、保险熔断等现象发生。如果电机两端有电压,电机不转。可能是碳刷脱落或磨损严重等故障。

3.载流故障:7.2~12KV电压等级发生载流故障主要原因是开关柜隔离插头接触不良导致触头烧融。

4.控制开关故障或电路开路:控制开关损坏使电路不能闭合及控制回路断线造成开路时,故障表现形式都是电机不转、电机两端没有电压。

5.外力及其他故障:包括撞击,自然灾害等。

高压开关柜的监测与诊断方法

针对高压开关柜的不同故障类型,相应有不同的故障检测方法:

1.机械特性测试,其监测的内容有:合、分闸线圈回路,合、分闸线圈电流、电压,断路器动触头行程,断路器触头速度,合闸弹簧状态,断路器动作过程中的机械振动,断路器操作次数统计等。一般为准确判断,可采用专门的高压开关特性测试仪进行动特性的测试,优质的高压开关特性测试仪应当满足检测数据真实可靠,测试准确度高,便于工作人员操作,抗干扰能力强等优势。


2.电气性能在线监测包括断路器开断电流加权值、灭弧室真空度等的监测。利用不同开断电流下的等效磨损曲线,累计每次电流开断所对应的相对电磨损,每台断路器的允许电磨损总量由其额定短路开断电流及允许开断满容量次数来标定,采用触头累积磨损量作为判断其电寿命的依据。

3.绝缘性能在线监测。高压开关设备内部绝缘部分的缺陷或劣化、导电连接部分的接触不良都使安全运行受到威胁。可见,由绝缘和接触不良导致的故障所占比率是很高的,宜采取适当的方法进行监测。在上述情况下,在事故潜伏期都可能产生放电现象,故可以通过对放电的监测得到相关的信息。通常采用的监测方法有交流泄露电流在线监测和介质损耗角正切在线监测方法。
