氧化锌避雷器测试仪现场使用操作方法

发布日期:2024-04-22 作者: 点击:

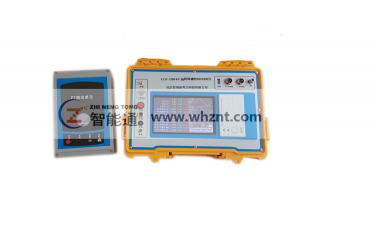

  氧化锌避雷器测试仪适用于各种电压等级的氧化锌避雷器的带电或停电检测,从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。该仪器操作简单、使用方便,测量全过程由单片机控制,可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差,大屏幕可显示电压和电流的真实波形。仪器运用数字波形分析技术,采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定。

氧化锌避雷器测试仪操作步骤:

主菜单的具体操作说明

线路编号:按“功能"键将光标指向“线路编号",按“确定"键进入;按“功能"键选择要调整的位置,此位置下会有一个小光标;按“增大"、“减小"键进行选择,所有位调整完成后,按“确定"键。

PT变比:按“功能"键将光标指向“PT变比",按“确定"进入;按“功能"键选择你要调整的位置,此位置下会有一个小光标;然后按“增大"、“减小"键进行选择,位调整完成后,按“确定"键。

测试相序:按“功能"键将光标指向“测试相序",按“确定"进入;按“功能"键选择你要调整的位置,此位置下会有一个小光标;按“增大"、“减小"键进行选择,位调整完成后,按“确定"键。其中A,B,C表示单相测量,X表示三相同测。高压开关动特性测试仪

补偿角度:调整方法同上,一般相间干扰的影响大约在2°~5°,由于准确测算干扰量有一定困难,一般不提倡硬性补偿,而是将其设置为0.0°,可以按规程要求,纵向比较一段时间内数据变化趋势。如果需要调整边相校正角,可参考后面“测量原理"的有关章节.如果选择三相同测,角度自动补偿。

日期:调整方法同上,用“功能"键选择要调整的项目年、月、日、时、分、秒,用“增大"、“减小"键进行调整,全部调整完后,按“确定"键。

模式:按“确定"将会在有线,感应,无线三种模式之间切换。

氧化锌避雷器带电测试仪

查看:按键盘“功能"键将光标指向“查看",按“确定"进入;按“增大、减小、功能"键选择要查看的数据,按“确定"键显示该组数据;

测量:按“功能"键使光标指向“测试",按“确定"进入测量,出现图七所示测量画面。

显示:转换显示画面,显示全部测试信息,或简要显示。如果是三相同测,按“增大",“减小"可以循环显示三相的信息。

打印:可将测量的数据打印出来,但不存储

存储:存储当前数据,选择好数据的存储位置,按“确定"键保存。

退出:退出测量,回到系统主菜单。

数据上传:将随机携带的数据通讯打包软件安装到计算机上,用串行通讯线将氧化锌避雷器测试仪与计算机的RS-232串口相连。打开仪器电源,在计算机上运行通讯程序,在计算机上点击所需功能,可完成有关的操作。

相间干扰

现场测量时,一字排列的避雷器,中间B相通过杂散电容对A、C泄漏电流产生影响,使A相φ减小,阻性电流增大,C相φ增大,阻性电流减小甚至为负,这种现象称相间干扰。

一种方法是补偿相间干扰:假设Ia、Ic无干扰时相位相差120°,假设B相对A、C相干扰是相同的;

将电压取B相,电流取C相,测得φ1=φcb;再将电流取A相,测得φ1=φab;则C相电流与A相电流之间的相位差φca=φcb-φab;

选择校正角Dφ=(φca-120°)/2,将此值在主菜单中置入仪器即可;

选择好相序,仪器会根据所选相序自动进行角度补偿(A相加Dφ,B相不要补偿即选0,C相减Dφ)

也可不必补偿相间干扰(即补偿角度为0),从阻性电流的变化趋势判断避雷器性能。变压器有载分接开关测试仪

如果允许,可以只给待测相加电,以取得数据。而试验室测量不必考虑相间干扰。
