真空断路器运行故障分析

发布日期:2016-07-27 作者: 点击:

1. 断路器概况

ZW32-12型户外高压真空断路器为额定电压12kV,三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中保护和控制之用,及农村电网频繁操作的场所。邯郸供电公司于2004年购进陕西宝光ZW32-12真空断路器10台,故障断路器于2004年01月生产,合同编号为:Z459;断路器的出厂编号为:0304739;断路器装配慈溪市鑫鑫开关元件厂生产的LZBW-12型电流互感器两只,2005年12月10日晚此台断路器的A相电流互感器烧毁。电流互感器出厂编号为:0312122。

2. 拆机检查情况

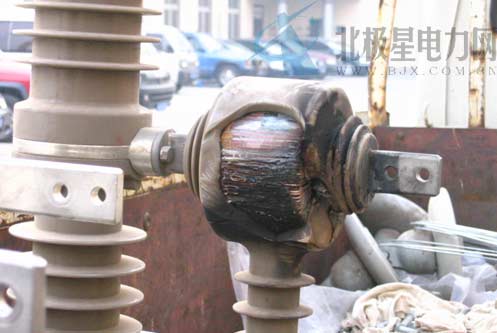

该断路器A相电流互感器环氧树脂外壳壳体炸开,脱落面积约100X140mm,一次、二次绝缘击穿接地漆包线外露。(下图为故障后现状)

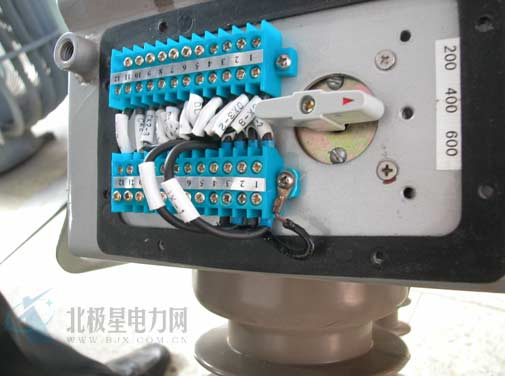

打开断路器二次接线端子盒,发现二次接线端子Lha-4、LHc-4用1mm²软铜线短接后接地,接地端是接在端子排固定螺丝上,而且固定螺丝直接压在接地片上再通过端子排绝缘体接于设备外壳该接地短不牢靠,存在虚接地现象,接地导线和短接线绝缘层有烧损痕迹,是造成事故原因的关键。

附图:端子排JXI(上)JX2(下)

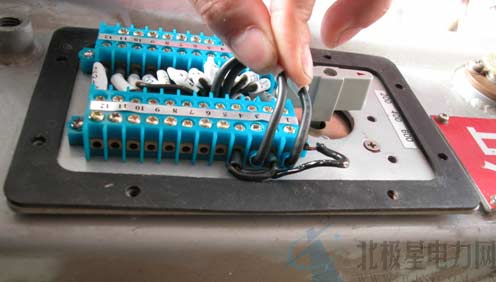

打开断路器的底板,A相互感器的四根导线接于端子排上。其中三根导线在距离端子排200mm处有接头,接头用黑胶布包裹,外观看有裸漏现象,断路器壳体有直径4厘米的椭圆击穿弧光接地痕迹。其中黄色导线对地有多根烧断致使铜线烧化呈铜珠焊在壳体上,这是电流互感器烧毁的主要原因。
