解析高压开关动特性测试仪检定装置使用说明

发布日期:2019-11-23 作者: 点击:

装置侧面有两个微型塑料断路器。一个负责开关时间弹跳参数校准,另外一个负责行程速度校验。时间弹跳开关开启后就可校验高压开关测试仪的时间弹跳等参数。行程速度平台的开关开启后需等待内置电脑驱动器完全启动完毕后方可进行操作,整个过程约30秒左右。

5.2校准高压开关测试仪时间参数具体设置和操作:

A、 GKJZ-D校准装置设置:触发方式:外触发

                     触发类型:有源触发

                     脉冲输出:节点输出

 被校准高压开关测试仪设置:触发方式:内触发

                     输出电压:调整为DC110-DC220V之间均可

具体接线:GKJZ-D校准装置红色接线柱接高压开关测试仪内部直流输出电源的合闸+,黑色接线柱接高压开关测试仪内部直流输出电源的负—,绿色接高压开关测试仪内部直流输出电源的分闸+。

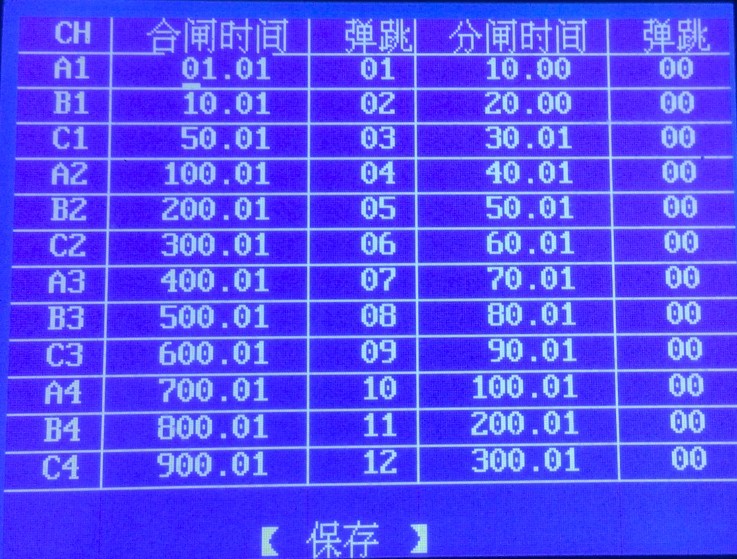

操作方法:进入主菜单中的【时间弹跳设置】,如图:



按向上键进入所要修改的位置,如A1合闸时间断口处,按【确定】键后,然后按左右键,可以左右移动光标,移动要相应的位置上,按上下键修改数字大小。修改好后按【确定】键保存该项设置,然后按上下左右键可以进入到其他需要修改的地方,按照上面的方法进行修改即可,修改完后,将光标移动到屏幕zui下端的【保存】处,按【确定】键保存即可。注意:合闸弹跳的弹跳次数设置为0-20次,分闸无弹跳,即弹跳次数必须为0,否则影响分闸测试时间。关于{弹跳频率}设置方法也是一样。1KHz弹跳间隔时间为1/1000=0.001S=1ms,2KHz弹跳间隔时间为1/2000=0.0005S=0.5ms。

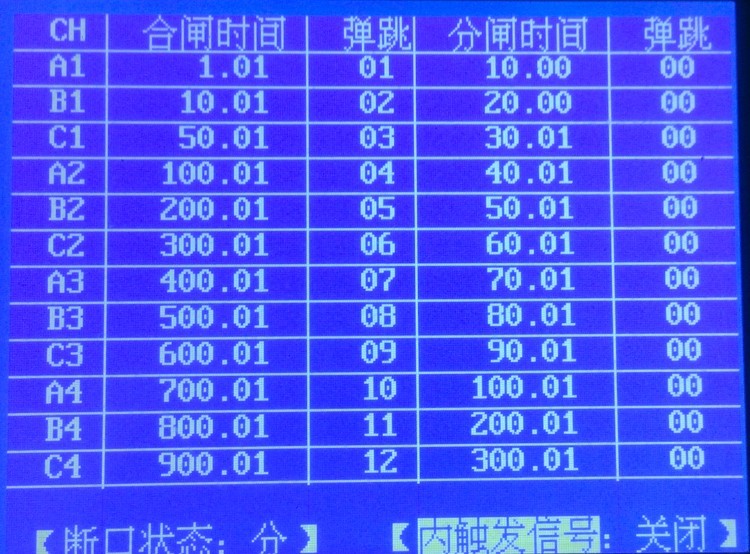

然后将光标移动到主菜单界面的{时间弹跳校准},按【确定】键进入,如下:



观察GKJZ-D屏幕下端的断口状态,如果是分,则此时直接操作被校准高压开关测试仪进行合闸测试(如果是合。则此时直接操作被校准高压开关测试仪进行分闸测试),GKJZ-D校准装置动作(会听到蜂鸣器响声),等待几秒钟,被测试高压开关测试仪会出现相应的波形和时间、同期、弹跳等数据。

B、GKJZ-D校准装置设置:触发方式:内触发

                     触发类型:有源触发

                     脉冲输出:节点输出

 被校准高压开关测试仪设置:触发方式:外触发

具体接线方法:如果高压开关测试仪外触发只有两根线,则部分正负接好就行了。如果高压开关测试仪外触发有四根线(合闸2根分闸2根),那么利用有源输出内触发方式操作,需要倒下线。即合闸校验时,两接线柱分别接高压开关测试仪外触发的合闸外触发端子;分闸校验时,两接线柱分别接高压开关测试仪外触发的分闸外触发端子。

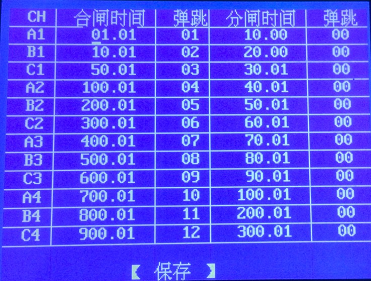

操作方法:进入主菜单中的【时间弹跳设置】,如图:





按向上键进入所要修改的位置,如A1合闸时间断口处,按【确定】键后,然后按左右键,可以左右移动光标,移动要相应的位置上,按上下键修改数字大小。修改好后按【确定】键保存该项设置,然后按上下左右键可以进入到其他需要修改的地方,按照上面的方法进行修改即可,修改完后,将光标移动到屏幕zui下端的【保存】处,按【确定】键保存即可。注意:合闸弹跳的弹跳次数设置为0-20次,分闸无弹跳,即弹跳次数必须为0,否则影响分闸测试时间。

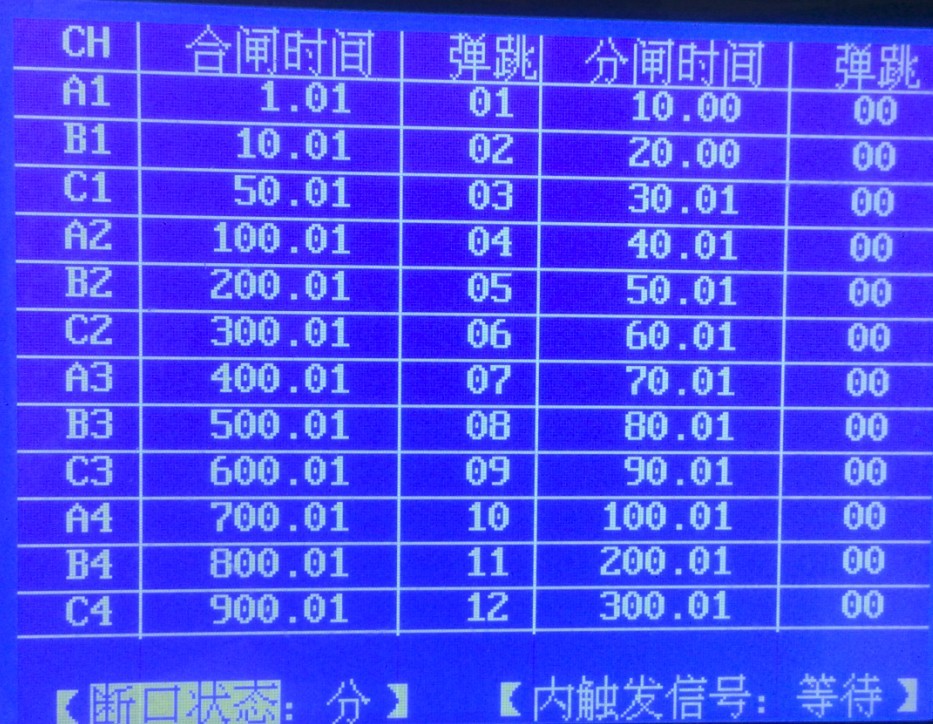

然后将光标移动到主菜单界面的{时间弹跳校准},按【确定】键进入,如下:



光标停在断口状态上,观察断口状态,(也可自行修改断口状态,方法是用【确定】键按一下即可修改变化),再用左右键将光标移动到右侧的内触发信号触发等待区。

根据GKJZ-D上显示的断口状态,如是分,则操作高压开关测试仪做合闸测试,如是合,则操作高压开关测试仪做分闸测试,操作高压开关测试仪使之处于等待触发状态,此时GKJZ-D的光标停止在右侧的内触发信号触发等待区,按一下GKJZ-D【确定】键发触发命令:内触发信号由等待变为输出,校准装置驱动仪器完成动作,仪器界面出现相应的波形和时间、同期、弹跳等数据。

产品特征:

⑴、高压开关特性测试仪有8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。
⑵、高速热敏打印机,方便现场打印测试数据。
⑶、高压开关综合测试仪机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC15~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
⑸、高压开关特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次,得到所有数据及图形。
⑺、主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
⑻、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口。
⑽、高压开关特性测试仪内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
⑾、高压开关综合测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
