高压开关动特性测试仪操作说明

发布日期:2019-11-23 作者: 点击:

高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验,开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下,精确测量时间、速度、低电压等功能参数测量。

一、高压开关动特性测试仪操作方法

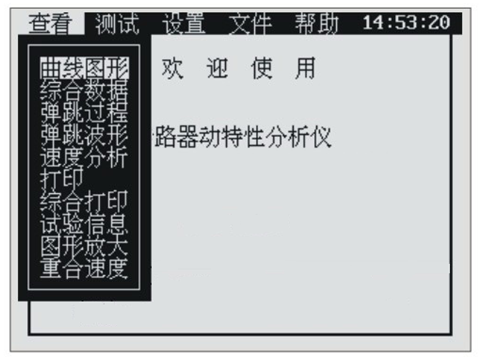

打开电源,按+、-键,电子调节液晶对比度,直到显示效果最佳。按确定键,仪器进入菜单操作界面。屏幕上方为仪器操作主菜单,从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。

高压开关动特性测试仪

1、主菜单设置

测试前,仪器的各种操作状态的设置。

1)测试设置

①速度定义:仪器已经固化了10种速度定义(注:此10种定义可以根据需要用PC机对仪器重新定义并固化),根据开关型号不同,选取相应的定义。如果找不到相应的定义,则一般取“合前分后10ms”测出“时间-行程特性曲线”再在曲线上进行相应分析得到相应速度值。

②传感器安装:根据测速传感器安装位置不同,选取相别。如果是三相联动机构,一般选在“A”相。

③测试时长:指内部电源输出操作电压的时间长度。

250ms:一般开关的单分、单合试验,选250ms时长;

500ms:一般开关“合-分”或“分-合”操作时,选500ms时长;

1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms,做此种开关的单合、单分试验时,选1000ms时长;

2000ms:开关做“分-合-分”操作时,选2000ms时长;

4000ms:

a.开关做“合-分-合-分”操作时,选4000ms时长;

b.进行仪器内部操作电压校验时,选4000ms时长。

④触发方式:

内触发:用仪器内部直流电源进行分、合闸操作;

外触发:仪器内部直流电源不工作,用现场电源(交流直流均可)操作开关动作。仪器做合(分)闸时,仪器的“外触发”接线直接并接到合(分)闸线圈上,开关动作时,仪器从线圈上取电压信号作计时起点。

⑤传感器:旋转和直线传感器二个选项,根据所用的传感器进行相应设定即可。

⑥速度测试:如现场不是行程试验,将此项关闭,可以缩短试验时间,减轻试验强度。

⑦行程测试:用直线传感器测速时,将此项开启,能测得开关行程值;用旋转传感器测速时,将此项关闭。

⑧开关行程:用旋转传感器测速时,输入开关的总行程值。用直线传感器测速及行程时,输入传感器的标注行程值。

⑨测试电压:根据现场需要设定开关的操作电压。

提示:所有选项完成后,将光标移至屏幕最下方的确定上,再按确定键,即算完成所有设置。

内部电源电压校验:用万用表量“控制电源输出”的合闸端或分闸端,将测试时长设定在2000ms或4000ms,做单合或单分操作,即可量到输出电源的电压值。

注意:仪器内部操作电源不可用作现场储能电机的电源!校验完毕后务必将测试时长调回到250ms!否则长时间直流输出会烧毁开关合分闸线圈。
